Pour le trafic V/U/SHF, les stations utilisent, en général, de fortes
puissances et des préamplis en tête de mats. L'isolation entre ces éléments doit
être la meilleure possible pour garantir la survie des préamplis. En effet, avec
un ampli sortant 1kW et un relais coaxial avec un isolement de
40dB, ce dernier
laissera quand même passer 100mW qui risque de poser quelques problèmes
substantiels au préampli. Il est donc impératif de trouver la solution la mieux
adapter aux puissances utilisées et également au budget disponible. Le principe
consiste à ajouter des relais pour garantir l'isolement le plus élevé possible
et ainsi protéger les préamplis.
Nous vous présentons, dans cette page, quelques solutions de mise en place de
station. Pour les valeurs indiquées, nous prenons comme référence des relais
avec une atténuation de 40dB. Il est important de noter que certains relais
procurent un isolement pouvant presque atteindre 80dB à 150 MHz. Si les
performances sont excellentes ; il n'y a pas de miracle, le prix est également
exceptionnel.
Dans les schémas ci-dessous les relais sont en position
"Émission".
La première solution qui vient à l'esprit
est la moins chère. Elle n'est raisonnablement utilisable que dans le cas de
l'utilisation d'un PA de petite puissance ou si le PA de grande puissance
intègre déjà un relais de commutation émission/réception. En effet, il n'y a
qu'un relais qui isole le préampli de l'ampli et malgré l'isolement de ce
relais, la puissance présente à l'entrée de ce préampli peut lui être
fatale. Si la puissance du PA est faible, cette solution est économique et
peut éventuellement rendre quelques services. Si le PA est équipé de relais
interne, il y aura donc deux relais entre l'ampli et le préampli. Cette
solution nécessite donc deux relais et un seul câble coaxial de descente vers
la station.
La seconde solution est un plus coûteuse,
mais déjà nettement plus sécurisé pour le préampli. Elle nécessite trois
relais et deux câbles de descente entre les aériens et la station. Dans cette
configuration, il y a deux relais entre la sortie de l'ampli et le préampli
(garantissant un affaiblissement
suffisant dans beaucoup de cas). De plus, lors du
passage en émission, l'entrée du préampli est basculé sur une charge fictive
qui permettra d'évacuer le statique éventuellement présent entre le relais
en sortie du Transceiver et l'entrée du préampli. Cette solution est un très
bon compromis sécurité/prix.
Cette solution est composé de quatre relais est d'un seul
câble coaxiale de descente entre les aériens et la station. Cette solution
est très largement utilisée par de nombreux OM, mais ne présente qu'un
faible affaiblissement entre l'ampli et le préampli. Il n'y a en effet qu'un
seul relais en coupure entre la sortie de l'ampli et le préampli.
Cette solution est chère mais est à éviter.
La solution précédente est moins coûteuse mais nettement préférable.
Cette solution est certainement la plus
coûteuse des quatre, mais elle offre la meilleure protection du préampli.
Elle est composée de quatre relais et de deux descentes entre les aériens et
la station. Il y a toujours deux relais entre le préampli et l'ampli pour
garantir l'isolement et lors du passage en émission, le préampli est isolé
du reste par une mise sur charge fictive de son entrée et de sa sortie
permettant ainsi une décharge maximum du statique.

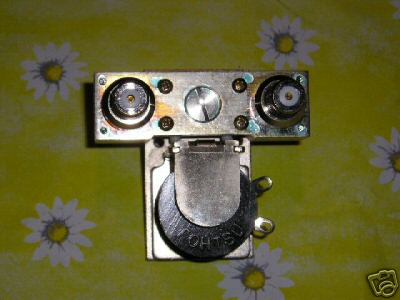

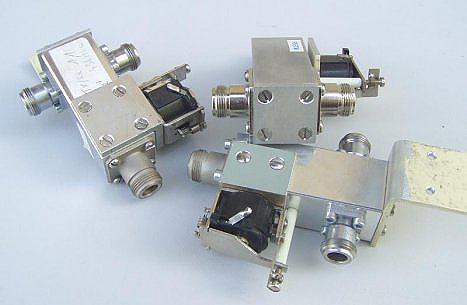

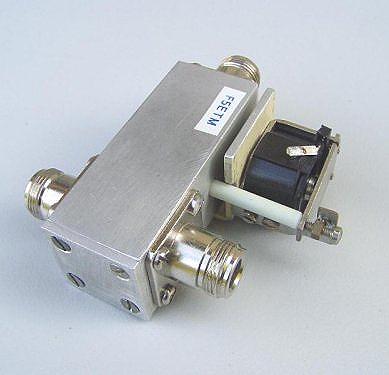

Mes excuse à F5ETM pour avoir utilisé les photo
de ces réalisations personnelles sans lui avoir signalé et sans même avoir créé
un lien vers ces pages persos.
Vous pouvez visiter son site en cliquant sur ses les photos de ces montages.
