Charge Fictive 50 W 200 Watts

Chaque station radioamateur doit obligatoirement posséder une charge fictive. Cette obligation n'est pas seulement législative, elle est aussi une obligation technique, pour tous les OM qui bricole, et également une obligation courtoise, pour éviter d'envoyer des BEEEEEEEP ou des sifflements sur les ondes afin de pouvoir régler  l'ALC, le préampli de micro ou le taux de compression.

Techniquement, tous OM est capable de réaliser cette charge de 50W. Ces quelques lignes ne sont là que pour donner une idée sur la "mise en boîte".

Pour réaliser cette charge il suffit de récupérer un ancien pot de peinture métallique (au moins 4 litres pour pouvoir dissiper la chaleur), un petit morceau de câble RG58 ou RG213 (50 W), de 2 plaques de circuit imprimé d'au moins 10cm x 10cm et de 4 litres d'huile de transformateur.

Pour les résistances j'ai utilisés 20 résistances de 1 kW en 11 Watts (50W 220 Watts).

La première étape consiste à percer les deux plaques de circuit imprimé. Faire 5 trous par coté espacés d'au moins 1.5 à 2 cm (le plus espacés possible suivant la taille de la plaque). Ces trous sont identiques sur les deux plaques et recevront les pattes des 20 résistances. Percé ensuite un trou au centre de la plaque du haut. Le diamètre de ce trou dépend du câble coaxiale disponible; il doit permettre au câble de passer sans sa tresse de masse. Percer ensuite un trou au centre de la plaque du bas afin de permettre à l'âme du coax de passer. Ça y est, les deux CI sont prêt.

Le câble doit être dénuder sur sa partie haute (afin de pouvoir être soudé plus tard à une SO239). La partie basse doit être dénudé comme suit : laisser 1 cm d'âme nue, puis 7 cm de gaine intérieure et enfin 1 cm  de tresse de masse (la longueur total doit faire 8cm). La partie centrale doit mesurer une dizaine de centimètres (suivant la taille de la boîte).

Passer ensuite la partie basse du câble dans le trou centrale de la plaque du haut (coté cuivre vers le haut) en faisant attention de bien laisser le centimètre de tresse au dessus de la plaque. Vous pouvez maintenant souder la tresse sur la plaque.

Enfiler et souder ensuite un des cotés des 20 résistances afin qu'elle soient positionnées sous la plaque et que la soudure se face au dessus. Attention, les pattes des résistances ne doivent pas être trop longues sous la plaque (problème de rigidité globale).

Vous pouvez ensuite placer la plaque du bas (coté cuivre vers le bas). Enfilez l'âme du coax dans le trou centrale et les 20 résistances dans leur trou respectif. Vous ne devez commencer à souder la plaque du bas qu'une fois que l'ensemble des résistances et du coax est en place.

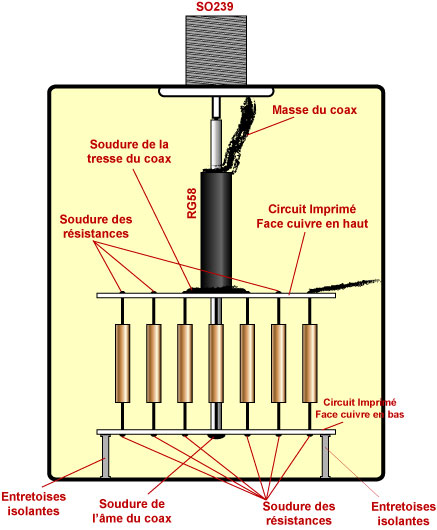

à cette étape, le montage doit ressembler à l'illustration ci-contre.

Vérifier la qualité de vos soudures et la valeur de la résistance globale qui doit être de 50 W.

Il ne reste plus que la "mise en boîte". Fixer la SO239 au milieu du capot du pot de peinture (vous pouvez placer un joint entre la SO239 et le couvercle et placer un contre écrou à l'extérieur), puis souder le coax dessus. Vous devez ensuite utiliser la chute de tresse de masse (récupéré lors du dénudage de la partie basse du coax) et la souder sur le CI du haut et sur une des parois intérieures du pot de peinture. Fixez ensuit quatre entretoises isolantes sur la plaque du bas afin qu'elle puisse reposer sur le fond du pot (le montage ne doit pas être suspendu à la soudure de la SO239). Attention, ne pas visser les entretoises sur le fond (aucun trou dans la boite pour éviter les fuites d'huile).

Il ne vous reste plus qu'à remplir la boîte d'huile de transformateur, et de plonger le montage à l'intérieur. Pour fermer le pot de peinture, vous pouvez réaliser un joint, sur tout le tour du couvercle, avec une chambre à air de vélo; ensuite bien fermer en force et souder la totalité du tour du couvercle sur le pot.
