INTERFACE CASQUE / MICRO

Avec PTT et commandes du générateur d'appels

Depuis pas mal de temps, j'utilise un combi casque/micro, pour le trafic VHF et UHF, avec mon FT 847. J'ai pris la décision de réaliser un câble afin de pouvoir le brancher sur mon IC 756 PRO III. Après un rapide coup d'oeil sur la manuel Icom, je me suis aperçu que depuis le connecteur micro, je pouvais non seulement brancher un micro (c'est la moindre des choses), mais également commander le PTT et surtout déclancher les quatre canaux de mémoire audio (lanceur d'appels).

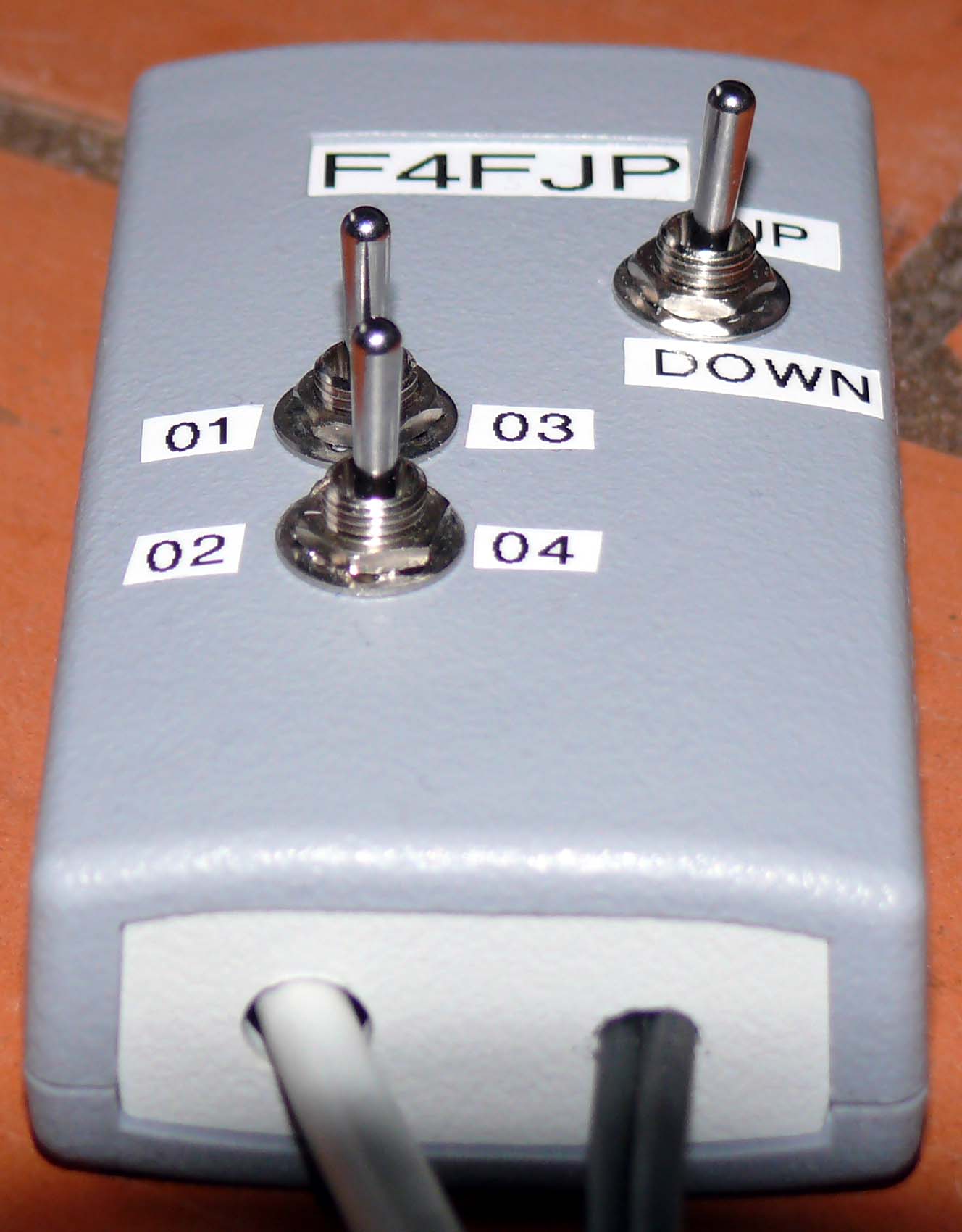

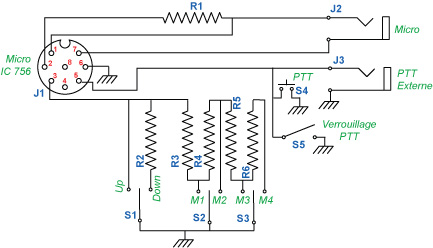

J'ai donc décidé de remplacer le câble prévu par un petit boîtier intégrant la commande des quatre canaux de mémoire audio, le PTT manuel ainsi qu'un verrouillage et la possibilité de raccorder une pédale (plus le casque et le micro). Le schéma est tout simple. Le montage peut être réalisé sur un petit circuit imprimé, sur une plaque de test ou même en toile d'araignée.

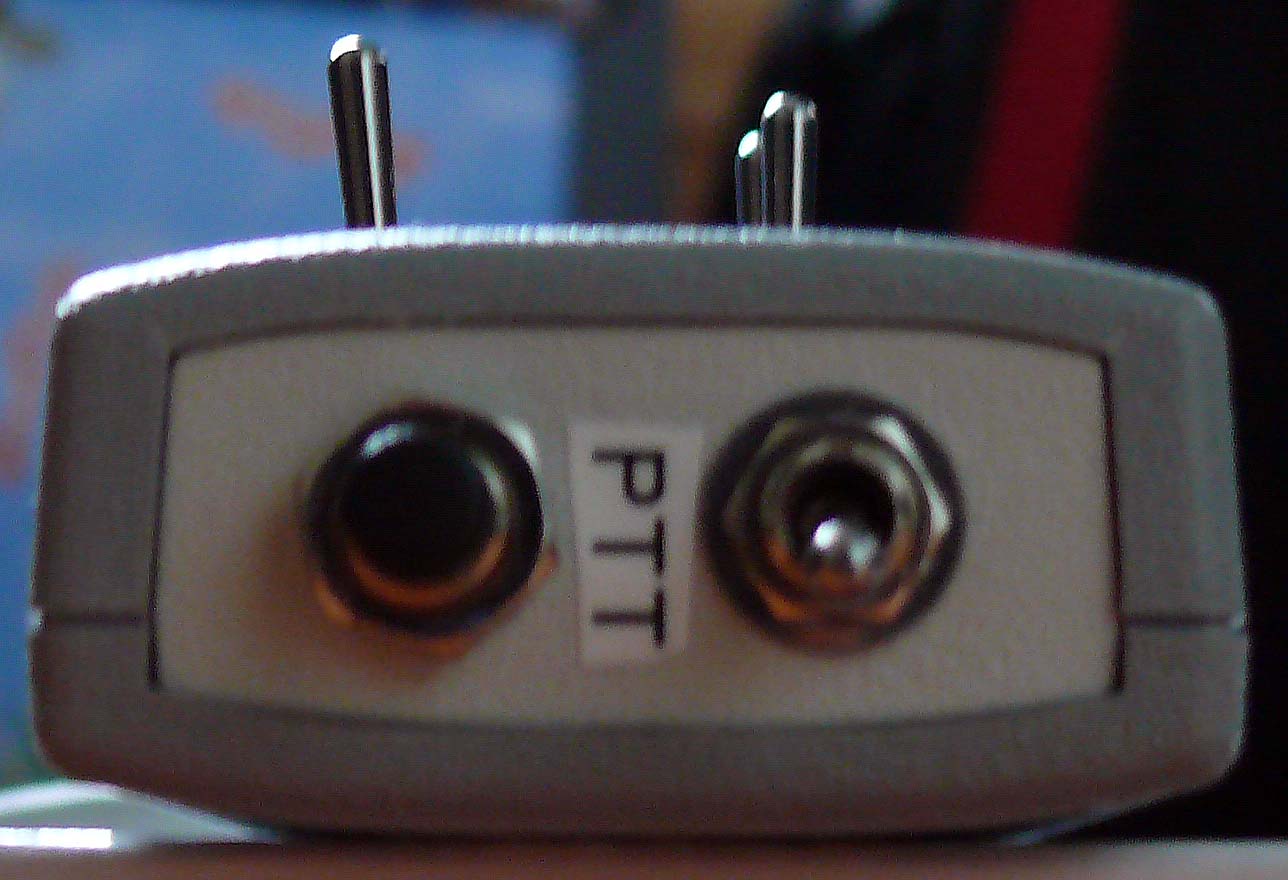

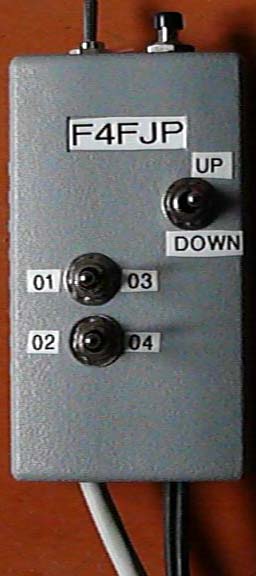

Pour les commandes manuelles, j'ai pris l'option de travailler avec des interrupteurs à bascule et point milieu (sans blocage) afin de limiter le nombre de bouton (2 pour les quatre canaux audio) et de pouvoir avoir 1 boutons pour deux messages en français et un second bouton pour deux messages en anglais. Pour la commande du PTT, j'ai installé un bouton poussoir (pour une commande manuelle), un interrupteur (pour un verrouillage manuelle) et un connecteur pour pouvoir branché une commande au pied. La fonction incrément ou de décrément des fréquences (Up/Down) est également mise sur un seul interrupteur à bascule à point milieu (sans blocage).

R1 : 3.3 à 10 kΩ

R2 : 470 Ω 5%

R3 : 1.5 kΩ 5%

R4 : 1.5 kΩ 5%

R5 : 2.2 kΩ 5%

R6 : 4.7 kΩ 5%

S1 : Inverseur à point milieu

S2 : Inverseur à point milieu

S3 : Inverseur à point milieu

S4 : Bouton poussoir

S5 : Interrupteur

J1 : Connecteur 8 broches micro

J2 : Jack mono

J3 : Jack mono

- La valeur de R1 n'est pas critique, elle doit être comprise entre 3.3 et 10 k Ohms.

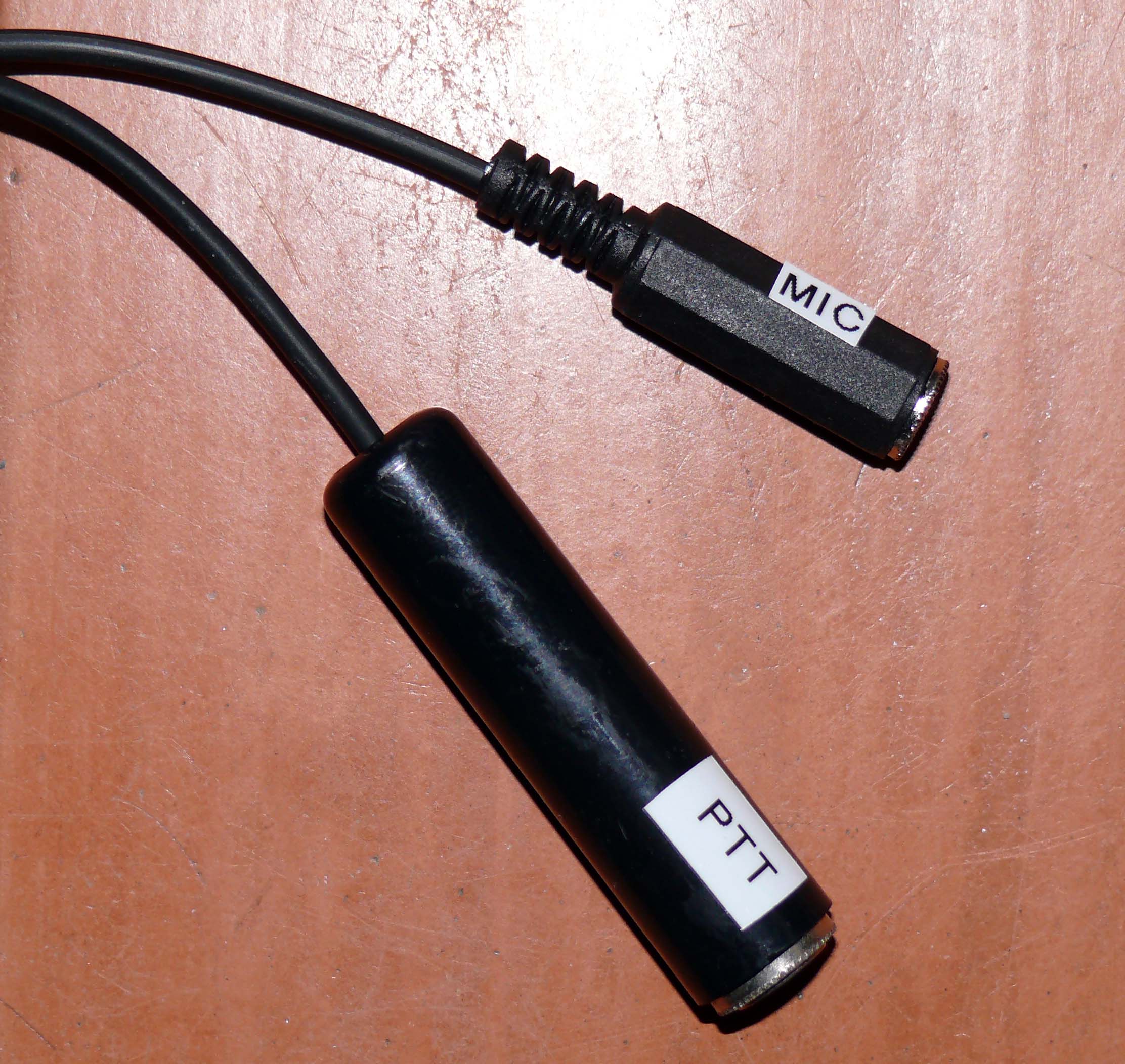

- Le choix des connecteurs J2 et J3 dépend de votre fiche micro et PTT (en générale du 3.5mm pour le micro)

- Si les inverseurs à bascules ne vous conviennent pas, vous devrez prévoir 6 boutons à bascule à la place de S1, S2 et S3 et raccorder systématiquement une borne à la masse et l'autre au circuit.

- Pour le câble de liaison au micro de l'Icom, j'ai utilisé une chute de câble FTP catégorie 6 (4 paires torsadés blindées) informatique.

Une fois le montage terminé, et avant de la branché sur votre IC756 PRO III, il ne reste qu'à configurer votre Icom pour vous permettre d'exploiter les commandes du lanceur d'appels. Pour ce faire vous devez exécuter la procédure suivante :

Plusieurs appuis court sur "Exit/Set" Terminer les éventuelles fonctions en cours
Appuis Long sur "Exit/Set" Rentre dans le Menu du 756 Le menu est à l'écran
Appuis sur la touche "F-5 [OTHERS]" Sélectionne l'option "OTHERS" Le sous-menu "OTHERS"est à l'écran
Utilisations des touches "F-1 [▼]" et "F-2[▲]" Sélectionne l'option "External Keypad" "External Keypad" est en vidéo inverse
Utilisez le bouton du VFO Sélectionnez l'option "Auto" "External Keypad" est à "Auto"
Appuis sur "Exit/Set" Retour au Menu Général Le menu général est à l'écran
Appuis sur "Exit/Set" Quitte le menu Termine l'opération

Vous pouvez maintenant lancer un des quatre appels mémorisés dans votre 756 sans avoir besoin d'utiliser son menu.

Pour mémoriser vos quatre message, vous pouvez faire comme suit

Plusieurs appuis court sur "Exit/Set" Terminer les éventuelles fonctions en cours
Appuis sur la touche "F-2 [VOICE]" Active le Menu VOICE RECORDER Affiche "VOICE RECORDER"
Appuis sur "Exit/Set" Active le Menu VOICE RECORDER général Affiche "VOICE RECORDER MENU"
Appuis sur "F-2 [MIC-REC]" Active Menu VOICE MIC-RECORD Affiche "VOICE MIC-RECORD"
Appuis long sur "F-1 [T1]" à "F-4 [T4]" Sélectionne la mémoire à enregistrer (T1 à T4) Passe en enregistrement
Parler dans le micro sans utiliser le PTT Le message s'enregistre

Ajuster le gain micro (MIC-GAIN)  pour que l'indicateur "REC LEVEL" affleure les 100%
Appuis sur "F-1 [T1]" à "F-4 [T4]" Arrête l'enregistrement
Appuis sur la"F-5 [NAME]" Active la fonction pour renommer les mémoires Le Menu de renommage est affiché
Appuis sur "F-5 [ T1..T4]" Sélectionne le canal mémoire Le canal mémoire est en vidéo inverse
Faire tourner le bouton VFO Sélection de caractères
Utiliser "F-1 [◄]" ou "F-2 [►]" Déplace le curseur dans le libellé

La touche "F-3 [DEL]" supprime le caractère sous le curseur

La touche "F-4 [SPACE]" ajoute un espace sous le curseur

La touche "ABC / abc" permet de basculer de majuscule en minuscule

La touche "123 / etc" permet de sélectionner des chiffres ou des symboles
Plusieurs appuis court sur "Exit/Set" Quitte le menu Termine l'opération
